在庫商品一覧

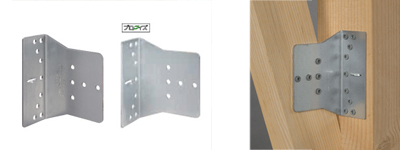

ハイパーガセットⅡ








用　途 壁倍率2倍用の筋かい（90・105×45）を容易かつ強固に接合する金物です。
特　長 ●全ての穴にビスを打つため、打ち忘れや打ち間違いを防ぐことができます。
●仮止めの爪がついているため、柱に金物を安定した状態で施工できます。
●土台・横架材の面より160mm（床合板の場合は床合板の面から160mm）離れた位置に接合でき、かつ柱側専用ビスが45mmと短いため、金物工法用ドリフトピン等と干渉しづらくなりました。
●土台・横架材から離れた位置に接合できるため、かど金物との干渉を回避できます。
●付属の専用ビットにより、金物と電動工具の干渉が少なく、ビスの打ち込みがスムーズに行えます。
●筋かいを突き付けで接合できますので、柱・横架材を欠き込む必要がありません。
●左右対称なので、右勝手・左勝手がなくとても便利です。
●プロイズタイプもあります。「PZハイパーガセット・Ⅱ」
承 認 等 ハウスプラス確認検査（株）性能試験 HP06-KT120/HP06-KT121/HP06-KT066/HP06-KT067

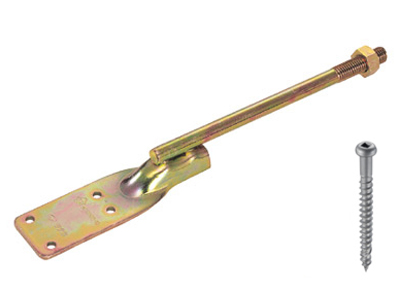

ビス止め羽子板　匠















用　途 小屋梁と軒桁、軒桁と柱、胴差と床梁および通し柱と胴差の接合に使用します。
特　長 通常の羽子板ボルトに必要なボルトの孔あけ加工が不要なため、木材の欠損を最小限に抑え、構造躯体の弱体化を防ぎます。
ビスのみでの施工ですので、施工効率がアップします。

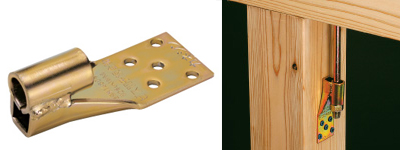

ビス羽子板金物









用　途 六角ボルト(M12)を併用して材を引き寄せます。
特　長 ●ビス施工なのでかんざし側のボルトが不要となり、プレカット加工の必要がありません。
●本体2個と六角ボルトで横架材相互の締付けができます。
●六角ボルト(M12)の長さで寸法の調節が行えますので任意の箇所に設置できます。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
承 認 等 （財）建材試験センター 品質性能試験報告書 受付第06A2653号

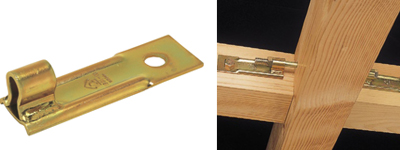

両引き羽子板金物










用　途 六角ボルト(M12)を併用して材を引き寄せます。
特　長 ●本体2個と六角ボルトで横架材相互の締付けができます。
●一般の羽子板ボルトでは長さが足りない場合、六角ボルト(M12)の寸法で調節できます。
承 認 等 （財）日本住宅・木材技術センター/Zマーク同等認定品（認定対象製品：羽子板ボルトSB・E2 /D11B01-16）

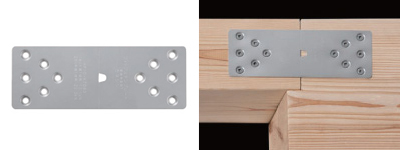

フィックステンプレート











用　途 横架材継ぎ手を補強する金物です。
特　長 ●従来品に比べ全長が190mmとコンパクトな設計であるため、納まりやすい仕様になっております。
●片面で13.1kN、両面使いで26.3kNと高耐力のため、耐震等級の横架材接合部チェックが有利になります。
●金物中央部の爪により位置決めが容易で、まっすぐに取付けられます。
承 認 等 ハウスプラス確認検査(株)性能試験 HP10-KT083

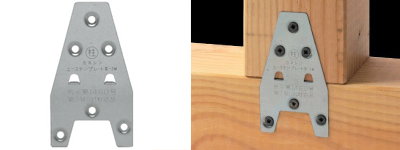

エーステンプレート











用　途 柱と土台、柱と横架材の接合に使用します。
特　長 ●本体の板厚が0.6mmなので構造用合板及びALC等の外壁材をそのまま張ることができます。
●かど金物に比べビスが少数で接合でき、しかも引抜き耐力は上回ります。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
●エンボス加工によりビス頭が表面に出っ張りません。
●ステンレス製なので耐食性に優れています。
●軽量なので現場作業が容易です。
承 認 等 （財）建材試験センター 品質性能試験報告書 受付第06A2654号

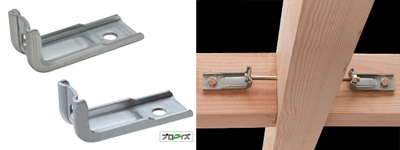

ハイパーウィング











用　途 六角ボルト（M12）を併用して材を引き寄せます。
特　長 ●クロムフリーを実現し、環境に配慮した製品となっております。
●本体2個と六角ボルトで横架材相互の締付けができます。
●一般の羽子板ボルトでは長さが足りない場合、六角ボルト（M12）の寸法で調整できます。
●優れた耐食性の新素材「ZAM(R)※」を使用しています。
承 認 等 ハウスプラス確認検査（株）性能試験 HP06-KT122

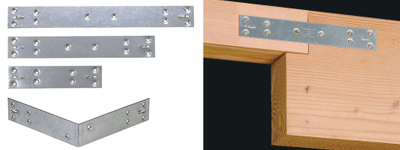

釘止め短冊金物











用　途 短ざく金物やかど金物にかわって使用する金物です。
特　長 ●釘穴は釘頭が出ないエンボス加工です。
●優れた耐食性の新素材「ZAM(R)※」を使用しています。
承 認 等 【KS-420Ⅱ/KS-330Ⅱ】（財）建材試験センター 品質性能試験報告書 受付第05A0587号【KS-210Ⅱ】（財）建材試験センター 品質性能試験報告書 受付第05A1231号

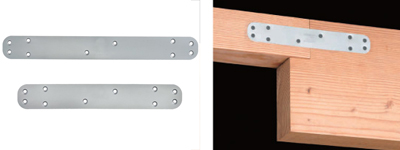

SUS短冊金物











用　途 2階の床梁及び管柱の連結等の補強に使用します。
特　長 ●本体の板厚が0.6mmなので構造用合板及びALC等の外壁材をそのまま貼ることができます。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
●エンボス加工によりビス頭が表面に出っ張りません。
●ステンレス製なので耐食性に優れています。
承 認 等 （財）建材試験センター 品質性能試験報告書 受付第05A1149号

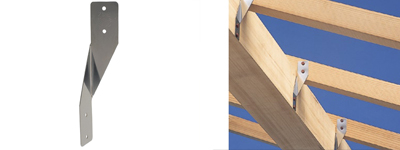

タルフィック











用　途 たる木と母屋・軒桁・棟木の接合に使用します。
特　長 ●本体の板厚が0.6mmなので軒桁に外壁材をそのまま貼ることができます。
●ステンレス製なので耐食性に優れています。
●軽量なので現場作業が容易です。
承 認 等 （財）日本住宅・木材技術センター/Zマーク同等認定品（認定対象製品：ひねり金物ST-12 /D11C01-01）

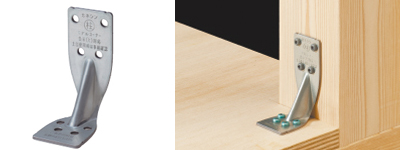

ミドルコーナー15・合板タイプ











用　途 柱と横架材の接合に使用します。
特　長 ●既存住宅等の耐震補強にも最適です。
●本体幅が45ｍｍとコンパクトでリフォーム時にも納まりが良く、施工性が向上しました。
●本体・ビス共にクロムフリーを実現し、環境に配慮した製品となっております。
●外周部に金物を出さずに接合できます。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
●優れた耐食性の新素材「ZAM(R)※」を使用しています。

※『土台使用時の説明資料』は関連資料の【shiryo_MC15.pdf】になります。
承 認 等 ハウスプラス確認検査（株）性能試験HP12-KT003/HP12-KT006










用　途 柱と横架材の接合に使用します。
特　長 ●既存住宅等の耐震補強にも最適です。
●床合板（30ｍｍまで）の上から接合できますので、面倒な床合板の欠き込みが不要です。
●本体幅が45ｍｍとコンパクトでリフォーム時にも納まりが良く、施工性が向上しました。
●本体・ビス共にクロムフリーを実現し、環境に配慮した製品となっております。
●外周部に金物を出さずに接合できます。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
●優れた耐食性の新素材「ZAM(R)※」を使用しています。


※『土台使用時の説明資料』は関連資料の【shiryo_MC15-G.pdf】になります。
承 認 等 ハウスプラス確認検査（株）性能試験HP12-KT004/HP12-KT007

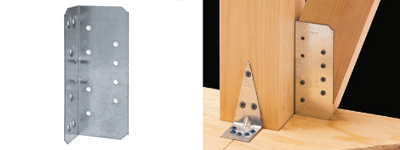

柱施工筋かい金物











用　途 壁倍率2倍用の筋かい（90・105×45）を容易にかつ強固に接合する金物です。
特　長 ●板厚が薄く軽量のため、持ち運びが楽になりました。
●土台側のビス施工が必要なく、床合板（30mmまで）の上から接合できますので、面倒な床合板の欠き込みが不要です。
●内付けでも外付けでも使用可能です。
●左右対称なので、右勝手・左勝手がなくとても便利です。
●内付けの場合、筋かいの取付けをすべて金物の内部に収めるので省スペースで設置できます。
●筋かいを突き付けで接合できますので柱・横架材を欠き込む必要がありません。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
●あらゆる筋かいの角度に対応します。
承 認 等 ハウスプラス確認検査（株）性能試験 HP08-KT075/HP08-KT082　：　（財）建材試験センター 品質性能試験報告書 受付第08A2434号/第08A2435号

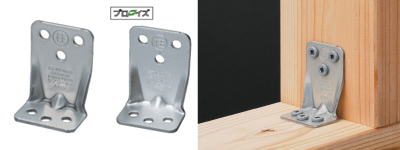

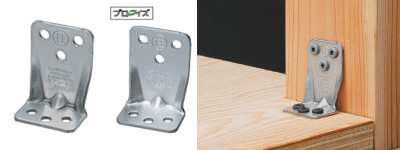

リブコーナー・合板タイプ











用　途 柱と土台、柱と横架材の接合に使用します。
特　長 ●外周部に金物を出さずに接合できます。
●軽量コンパクト設計なので、現場での持ち運びも非常に楽になりました。
●従来品に比べビスが少数で接合できます。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
●本体・ビス共にクロムフリーを実現し、環境に配慮した製品となっております。
●優れた耐食性の新素材「ZAM(R)※」を使用しています。

※プロイズタイプは隅柱での試験を行っておりません。
承 認 等 （財）建材試験センター 品質性能試験報告書 受付第05A0586号/第09A2356号

＜プロイズ＞
ハウスプラス確認検査（株）性能試験HP09-KT038










用　途 柱と土台、柱と横架材の接合に使用します。
特　長 ●床合板（30mmまで）の上から接合できますので、面倒な床合板の欠き込みが不要です。
●外周部に金物を出さずに接合できます。
●軽量コンパクト設計なので、現場での持ち運びも非常に楽になりました。
●従来製品に比べビスが少数で接合できます。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
●本体・ビス共にクロムフリーを実現し、環境に配慮した製品となっています。
●優れた耐食性の新素材「ZAM(R)※」を使用しています。

※プロイズタイプは1個使い隅柱での試験を行っておりません。
承 認 等 （財）建材試験センター 品質性能試験報告書 受付第07A2647号/第09A2358号　
ハウスプラス確認検査（株）性能試験 　HP05-KT046 / HP05-KT047 / HP05-KT048

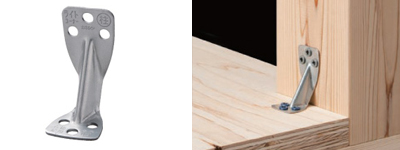

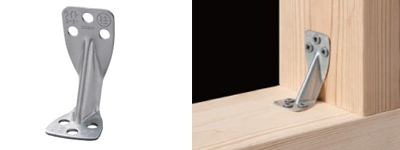

ライトコーナー・合板タイプ











用　途 柱と土台、柱と横架材の接合に使用します。
特　長 ●外周部に金物を出さずに接合できます。
●本体幅が30mm納まりが良く、施工性が向上しました。
●板厚が1.6mmと薄くコンパクト設計なので、現場での持ち運びが楽に行えます。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
●本体・ビス共にクロムフリーを実現し、環境に配慮した製品となっております。
●優れた耐食性の新素材「ZAM(R)※」を使用しています。
承 認 等 ハウスプラス確認検査（株）性能試験HP11-KT010/HP11-KT012










用　途 柱と土台、柱と横架材の接合に使用します。
特　長 ●床合板（30mmまで）の上から接合できますので、面倒な床合板の欠き込みが不要です。
●外周部に金物を出さずに接合できます。
●本体幅が30mm納まりが良く、施工性が向上しました。
●板厚が1.6mmと薄くコンパクト設計なので、現場での持ち運びが楽に行えます。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
●本体・ビス共にクロムフリーを実現し、環境に配慮した製品となっております。
●優れた耐食性の新素材「ZAM(R)※」を使用しています。
承 認 等 ハウスプラス確認検査（株）
性能試験
HP11-KT011
/HP11-KT013

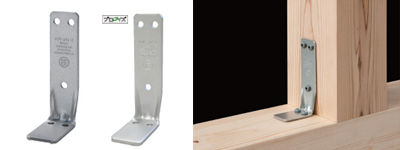

ハイパースリム・合板タイプ











用　途 柱と土台、柱と横架材の接合に使用します。
特　長 ●本体の幅が30mmのため真壁等で筋かいとの取り合いの場合に最適です。
●従来品に比べビスが少数で接合できます。
●ホールダウン金物10kNを使用しなければならない柱頭・柱脚の接合に使用できます。
●外周部に金物を出さずに接合できます。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
●優れた耐食性の新素材「ZAM(R)※」を使用しています。
●プロイズタイプもあります。「PZハイパースリム・Ⅱ」
承 認 等 ハウスプラス確認検査(株)性能試験HP10-KT039/HP10-KT041

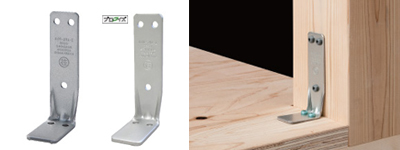

用　途 柱と土台、柱と横架材の接合に使用します。
特　長 ●床合板(30mm)の上から接合できますので、面倒な床合板の欠き込みが不要です。
●本体の幅が30mmのため真壁等で筋かいとの取り合いの場合に最適です。
●従来品に比べビスが少数で接合できます。
●ホールダウン金物10kNを使用しなければならない柱頭・柱脚の接合に使用できます。
●外周部に金物を出さずに接合できます。
●接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
●優れた耐食性の新素材「ZAM(R)※」を使用しています。
●プロイズタイプもあります。「PZハイパースリム・Ⅱ合板タイプ」
承 認 等 ハウスプラス確認検査(株)性能試験HP10-KT040/HP10-KT042

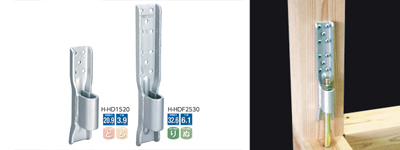

ハンディーホールダウン








材質
材質 JIS G 3131　SPHC　4.5ｔ
表面処理 デュラルコート
法規制 国土交通省告示第1460号1項2号表三（と）（ち）（り）（ぬ）に該当
試験機関 H-HD1520 (財)建材試験センター受付第04A1613号
H-HDF2530(財)建材試験センター受付第06A2772号
付属金物 H-HD1520/YD-N60：5本
H-HDF2530/YS-N60：10本
短期基準接合引張耐力とアンカーボルト埋め込み長さ一覧
記号 標準仕様 接合具
耐力 アンカーボルト埋め込み長さ
H-HD1520 20.9kN 360mm以上（Zマーク） YD-N60：5本
280mm以上（フィストアンカーボルトM16）
H-HDF2530 32.6kN 463mm以上（Zマーク） YS-N60：10本
280mm以上（フィストアンカーボルトM16）
アンカーボルトの鋼材強度はSS400規格の400N/mm2を最低基準としています。

特長

    ● 従来のボルト止めホールダウン金物に対し、鍋ビスを使用しますので施工性が向上します。
    ● H-HD1520で15kN～20kN、H-HDF2530で25kN～30kNまで対応します。
    ● 当製品は引き寄せボルトにかかるナット部に小型座金を使わずに施工できます。

注意点

    ● 専用接合具（YD-N60）を必ずご使用ください。
    ● 取付けの際、締め付け能力の弱いインパクトドライバーのご使用はご遠慮ください。
    ● アンカーボルト（座金付きボルト）が中心にくるように製品を取付けてください。
    ● 六角ナットはしっかりと止め付け、ゆるみがないようにしてください。

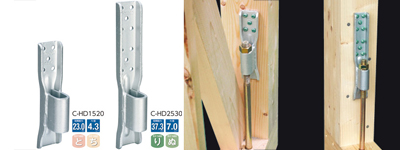

シークホールダウン








材質
材質 JIS G 3131　SPHC　4.5ｔ
表面処理 デュラルコート
法規制 国土交通省告示第1460号1項2号表三（と）（ち）（り）（ぬ）に該当
試験機関 C-HD1520　ハウスプラス住宅保証(株)HP03-KT009
C-HD2530(財)建材試験センター受付第03A1466号
付属金物 C-HD1520/YD-N90：5本
C-HD2530/YD-N90：10本
短期基準接合引張耐力とアンカーボルト埋め込み長さ一覧
記号 標準仕様 パネル枠（枠材45mm）仕様 接合具
耐力 アンカーボルト埋め込み長さ 耐力 アンカーボルト埋め込み長さ
C-HD1520 23.0kN 360mm以上（Zマーク） 22.7kN 360mm以上（Zマーク） YD-N90：5本
280mm以上（フィストアンカーボルトM16） 280mm以上（フィストアンカーボルトM16）
C-HD2530 36.8kN* 524mm以上（Zマーク） 31.4kN 447mm以上（Zマーク） YD-N90：10本
280mm以上（フィストアンカーボルトM16） 280mm以上（フィストアンカーボルトM16）
上記*の製品を36.8kN以上でご使用の場合は、アンカーボルトの鋼材強度をご確認のうえ、ご使用ください。アンカーボルトの鋼材強度はSS400規格の400N/mm2を最低基準としています。

特長

    ● 従来のボルト止めのホールダウン金物に対し、鍋ビスを使用しますので施工性が向上します。
    ● 金物の幅を40mmにしたことにより、和室の真壁の施工に適しています。
    ● C-HD1520で15kN～20kN、C-HD2530で25kN～35kNまで対応します。
    ● 当製品は引き寄せボルトにかかるナット部に小型座金を使わずに施工できます。
    ● 同一仕様でパネル枠材（45mm）を介しての施工にもお使い頂けます。

注意点

    ● 専用接合具（YD-N90）を必ずご使用ください。
    ● 取付けの際、締め付け能力の弱いインパクトドライバーのご使用はご遠慮ください。
    ● アンカーボルト（座金付きボルト）が中心にくるように製品を取付けてください。
    ● 六角ナットはしっかりと止め付け、ゆるみがないようにしてください。
    ● 2×4工法に使用する際は、耐力が在来工法と異なりますのでご注意ください。

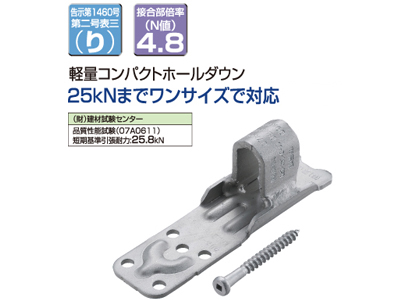

クリホールダウン15～25

用途・特徴
1.クリホールダウンⅢは、柱と土台又は基礎、柱と横架材、上下階の柱を緊結する金物です。

2.ビス5本で25kNまで対応できます。

3.M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。4.クリホールダウンⅢは板厚が3.2mmと薄く、長さも短くなったので軽量かつコンパクトになりました。5.コーナー部分が【やわらかカーブ】になっていますので、容易かつ安心して取り扱いが出来ます。
使用方法
1.アンカーボルト･引き寄せボルト(M16)にクリホールダウンⅢを通し(締めしろは約30mm以上とります。)専用ビスクリスパイラルビス(７×65)を5本打ち込んでください。
2.アンカーボルト･引き寄せボルト(M16)を六角ナット(M16)で固定してください。(取付図参照)

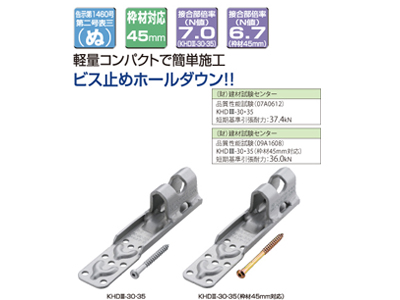

クリホールダウン30～35

用途・特徴
1.クリホールダウンⅢは、柱と土台又は基礎、柱と横架材、上下階の柱を緊結する金物です。

2.専用ビス(7×90)を使用することで柱に45mmの枠材を介しても接合することが出来ます。

3.M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
使用方法
KHDⅢ-30･35
1.アンカーボルト･引き寄せボルト(M16)にクリホールダウンⅢを通し(締めしろは約30mm以上とります。)専用ビスクリスパイラルビス(7×65)を8本打ち込んでください。
2.アンカーボルト･引き寄せボルト(M16)を六角ナット(M16）で固定してください。

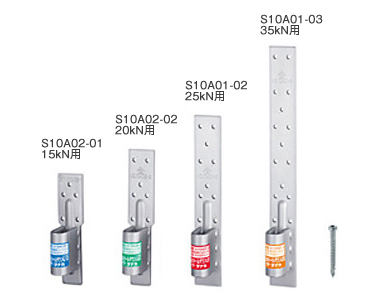

ビス止めホールダウンU

用途・特徴
基礎と柱脚の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。

U字型ホールのクリアランスと、角ビットビスの使用で施工が容易になりました。
3.M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。柱にとめ付けるビスがセットされており、従来必要であったボルトや座金が不要となりますのでコスト削減が図れます。ボルト孔加工や座掘り加工が不要となったため、柱の欠損から生じる構造躯体の弱体化を防ぎます。引き寄せ金物S-HDに比べ、サイズがコンパクトなため、他の材への干渉が少なくなりました。本体・ビスともダクロタイズド表面処理され、防錆力、耐久性にも優れています。

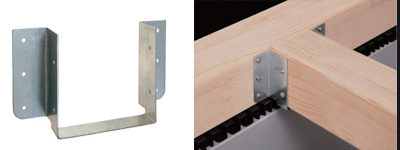

大引き受金物(ツーバイフォー工法用)








用　途 大引き端部を接合する金物です。
特　長
承 認 等 ハウスプラス確認検査（株）性能試験HP10-KT103

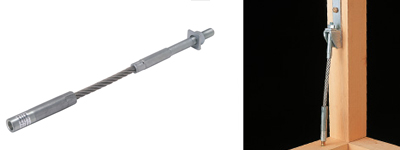

耐震Jケーブル








用　途 アンカーボルトM16をホールダウン金物と直結します。
特　長 ●芯ズレ・角度振れ等のアンカーボルトの施工誤差をフレキシブルに吸収し、ホールダウン金物に直結させることにより引き抜き力を基礎へ確実に伝達します。
●アンカーボルトにナット及び座金を締結することにより、土台のころび止めを兼用できます。
●あらゆるタイプのホールダウン金物に適応。真壁や筋かい取り合い部での施工性も良好です。
●ステンレスケーブルの材質にSUS304を使用しているため長期間にわたり、錆等の影響から解放されます。
承 認 等 （財）日本住宅・木材技術センター 性能試験実施済 依頼番号 依13-151

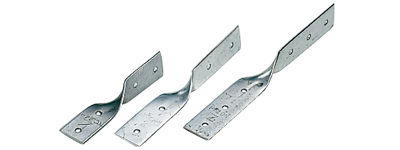

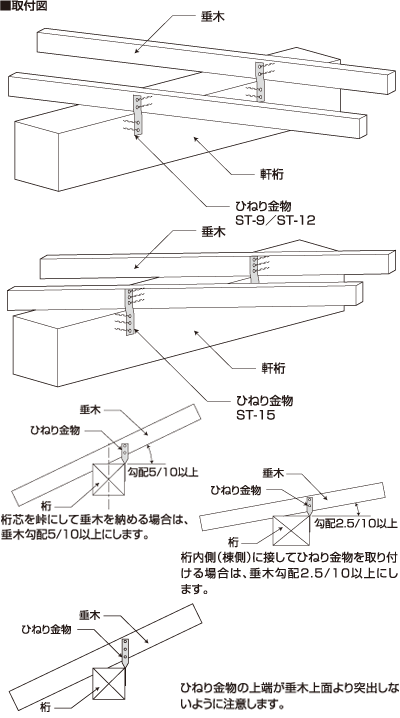

ひねり金物ST-9・ST15

用途
垂木と母屋の接合、垂木と軒桁の接合、及び垂木と棟木の接合に使用します。

使用方法
桁等の内側（棟側）に接して取り付けます。 垂木の両面使いもできます。



ツライチ　6X120・7X120　

コクサイ　ツライチ
施行後、ツライチなので、内、外装を問わず、仕上げ板やサイディング等を直貼りできます。
ノミ等による座彫りが一切不要です。
